智算中心末端配电解决方案 · 模块化 · 节能化 · 智能化
面向智算中心与数据中心的末端配电，南京橙禾科技有限公司提供智能 PDU 与智能母线两条产品线的选型、供货与集成交付。母线产品为 鸿雁智能母线 HYMS-LINE，采用预制化、模块化、即插即用架构，以母线干线为主干、通过智能插接箱实现机柜精准供配电，可替代传统"列头柜 + 电缆"配电模式。
该方案解决三个现实问题：一是配电回路数量激增带来的列头柜与电缆敷设成本；二是机柜功率密度上升后对精准计量与散热的要求；三是运维可视化缺失——末端配电长期是数据中心监控盲区。智能母线把配电与监测合二为一，将插接箱温度、电参量与开关状态实时反馈至动环监控系统。

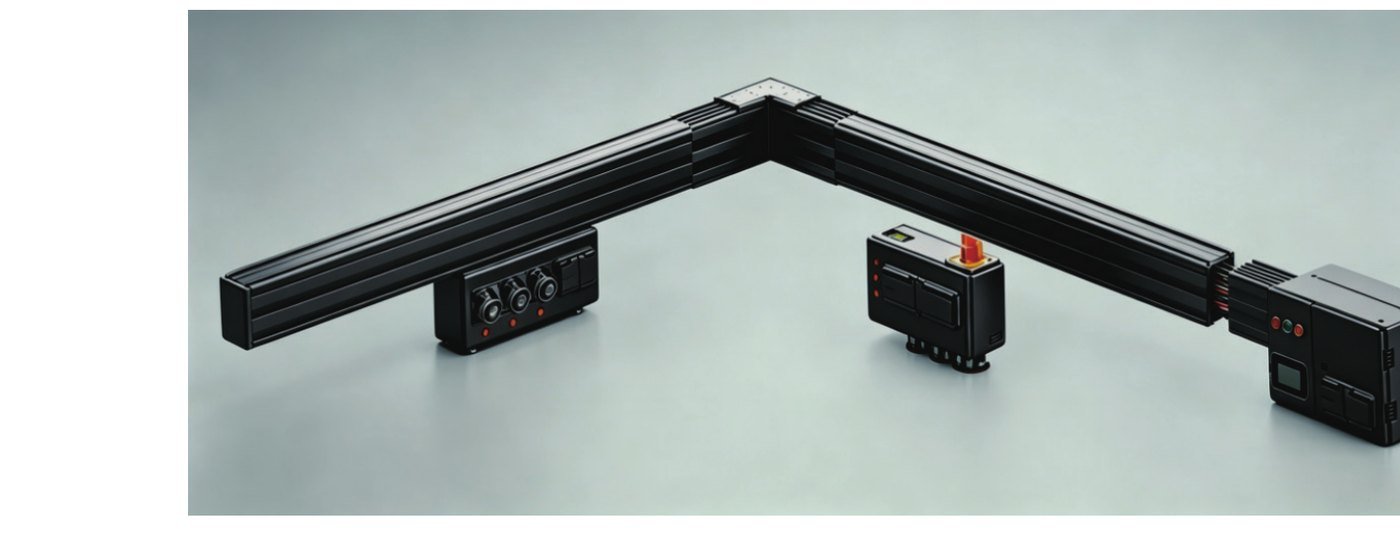

由 始端箱 + 母线干线 + 插接箱 + 智能监控单元 及连接组件构成，集高效输电、灵活配电、实时监控、安全防护于一体。

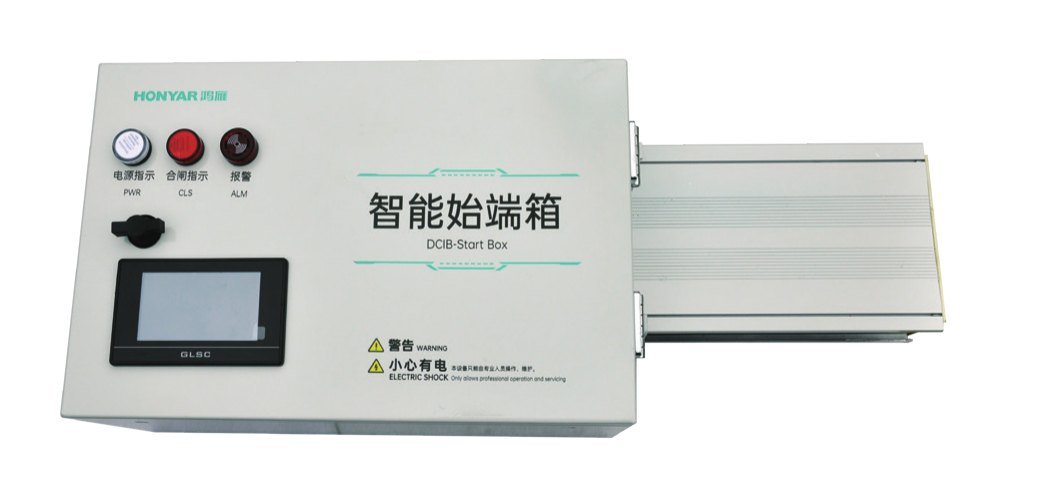

一体化设计，与母线干线采用连接器即可连接；可选断路器避雷器、监测模块、智能仪表。

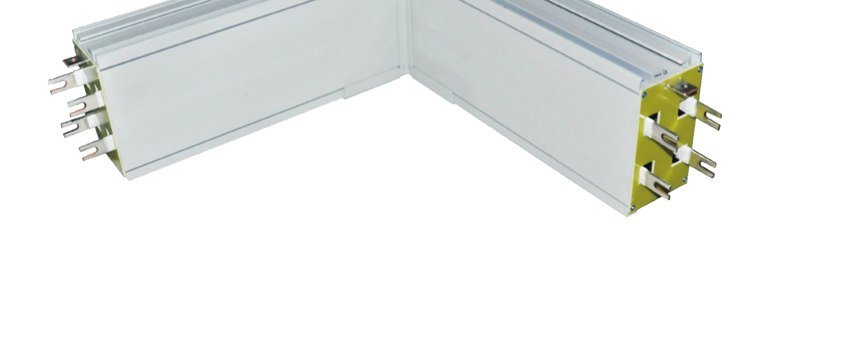

三位一体型材设计，两侧分别安装直线型护套和导体；支持直线型与 L 型弯头。

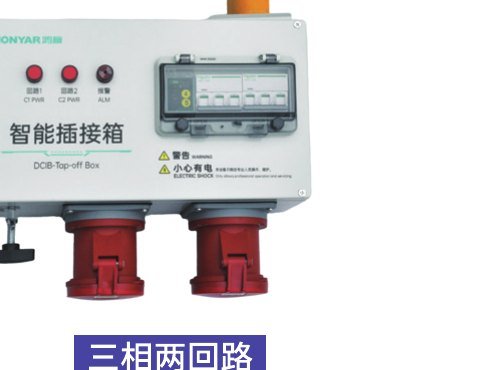

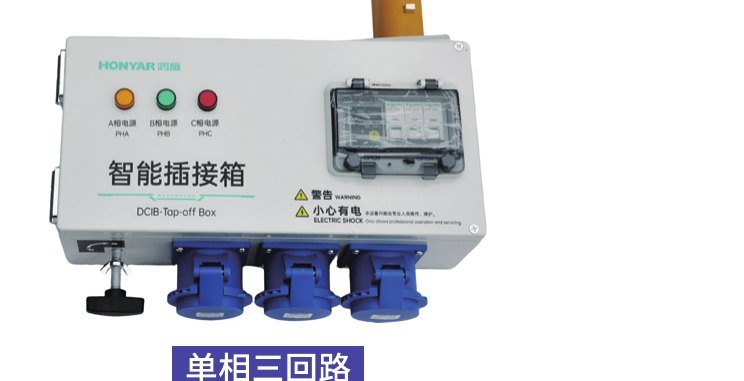

即插即用，全金属外壳；单/三/六回路可选；全电参量 + 四点温度监测。
智能显示终端屏，实时查看全电参量与各点温度，掌握各支路运行情况。
下表为鸿雁智能母线 HYMS-LINE 的官方参数（2026 版样册），可直接用于选型比对。
| 参数项 | 数值 |
|---|---|
| 执行标准 | GB/T 7251.6、GB/T 7251.8 |
| 系统 | AC 3P5W(51)、AC 3P5W(53)、DC 双回路 |
| 额定工作电压 | 400V（带分接单元）/ 690V（不带分接单元） |
| 额定频率 | 50 / 60 Hz |
| 额定电流 | 160A / 200A / 250A / 315A / 400A / 500A / 630A / 800A / 1000A / 1250A |
| 插接箱电流 | 32A / 63A / 80A / 100A / 125A / 160A / 200A |
| 防护等级 | IP43（带分接单元）/ IP54（不带分接单元） |
| 环境温度 | −15 ~ +50℃（24 小时平均温度不超过 +35℃） |
| 海拔 | 2000m / 5000m |
| 标准长度 | 3.0m / 2.4m / 1.8m / 1.2m / 0.6m（另可按要求订制长度） |
| 支撑点间距 | 1.5m |
| 母线槽尺寸 | 高 × 宽 = 90mm × 170mm |
| 始端箱尺寸 | 长 × 宽 × 高 = 550mm × 300mm × 220mm（可定制） |
| 抗震烈度 | 8 级 |
| 额定电流 | 导体宽度(mm) |
|---|---|
| 160A | 25 |
| 250A | 25 |
| 400A | 30 |
| 630A | 40 |

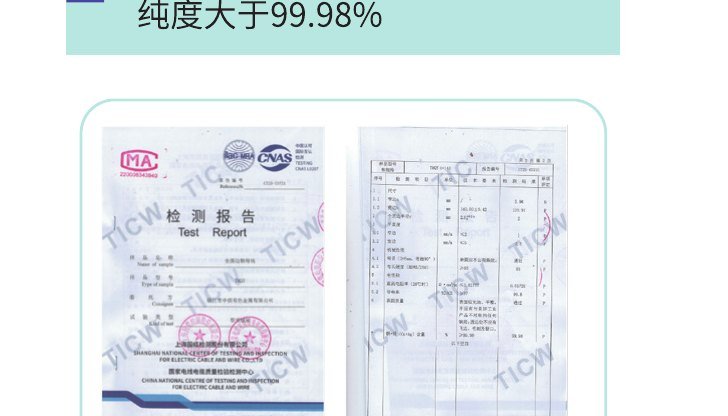

导体采用高纯度电工用无氧铜，纯度大于 99.98%；矩形铜排与铜块采用面接触压接，增大导电截面，铜块内置温度传感器实时监测，电流传输更可靠。
母线槽采用三位一体型材设计，安全耐用性能强。
母线槽采用全新设计的直连方式，减少连接环节与故障点。
采用大排宽设计，提升散热性能，有效降低温升。
矩形铜排与铜块面接触压接，增大导电截面；铜块内置温度传感器实时监测。
导体采用高纯度电工用无氧铜，纯度大于 99.98%。

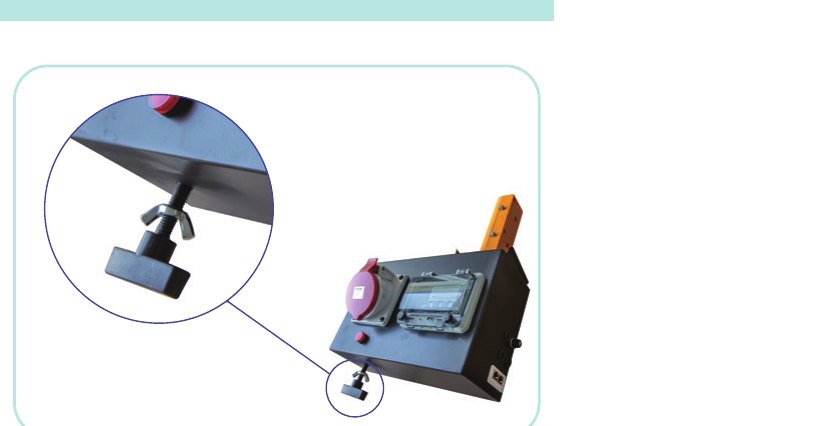

旋转到位后通过锁闩即可快速固定于母线底端，安装更换便捷。

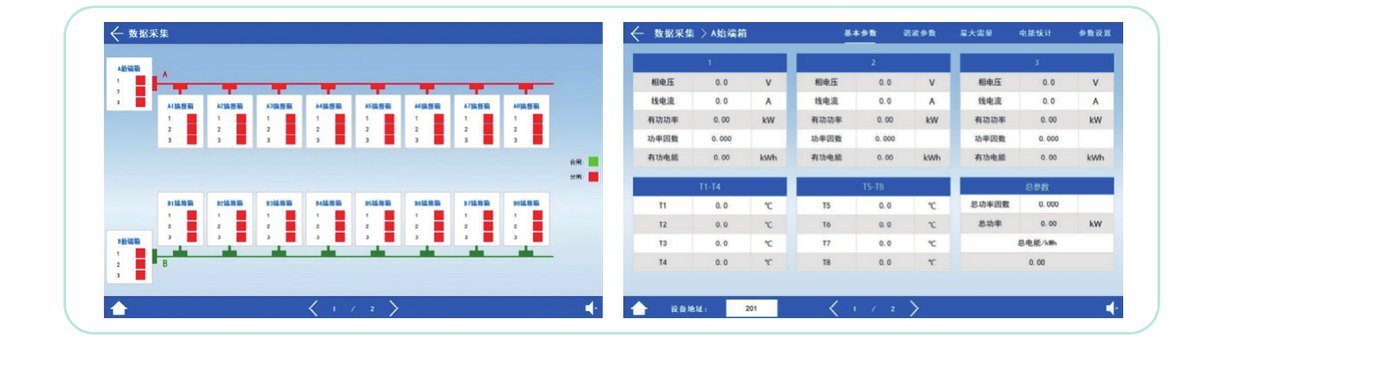

通过监测模块、有线或无线通讯，将插接箱温度、电参量与开关状态反馈至动环监控系统。
智能监控后台采用手拉手式环网接线，运行可靠性高。
一体化设计与母线干线采用连接器即可连接；可根据需要设置进线方式与操作方式；多种配置可选（断路器避雷器、监测模块、智能仪表等）。电流等级覆盖 100A – 1250A。
电流类型：D-交流 / A-直流
安装类型：T-滑轨 / F-固定
地线标准：S-50% / W-100%
进线方式：C-侧面进线 / D-顶部进线
装置方式：N-普通 / Y-智能
敷设方式：T-架顶 / D-吊装

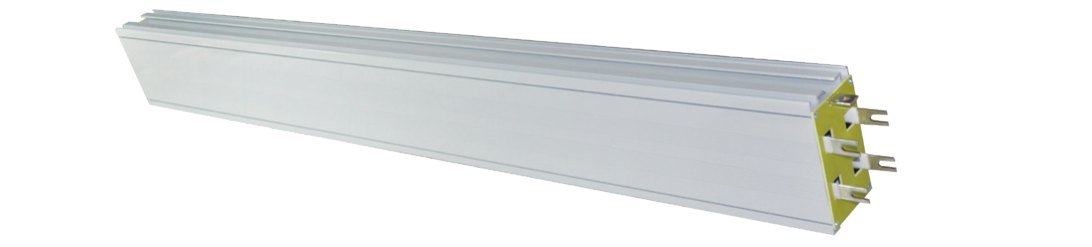

"三位一体"型材设计，两侧分别安装直线型护套和导体，组成整个母线干线的轨道式结构，外形颜色可根据客户要求定制。
电流类型：D-交流 / A-直流 · 类型：S-单相 / T-三相
电流等级：10A / 16A / 32A / 63A / 80A / 100A / 160A / 200A
回路数量：A-单回路 / T-三回路 / S-六回路
出线形式：X-前部插座排出 / R-底部插座输出 / D-底部线缆馈出
监测方式：N-普通 / Y-智能有线 / W-智能无线

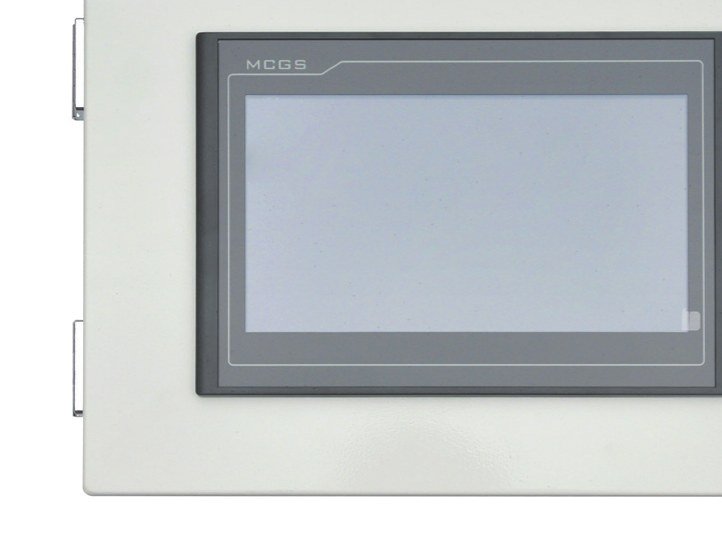

智能显示终端屏便于运维人员的操作，人机交互更便捷、可视化高。通过该屏可实时了解监测数据，包括输入干线以及各个输出支路的电流、电压、功率、电度、功率因数、频率、波峰等全电参量，并包含插接箱接点（A、B、C、N 相）温度值、始端箱内铜排温度等母线槽系统各支路电力的运行情况。

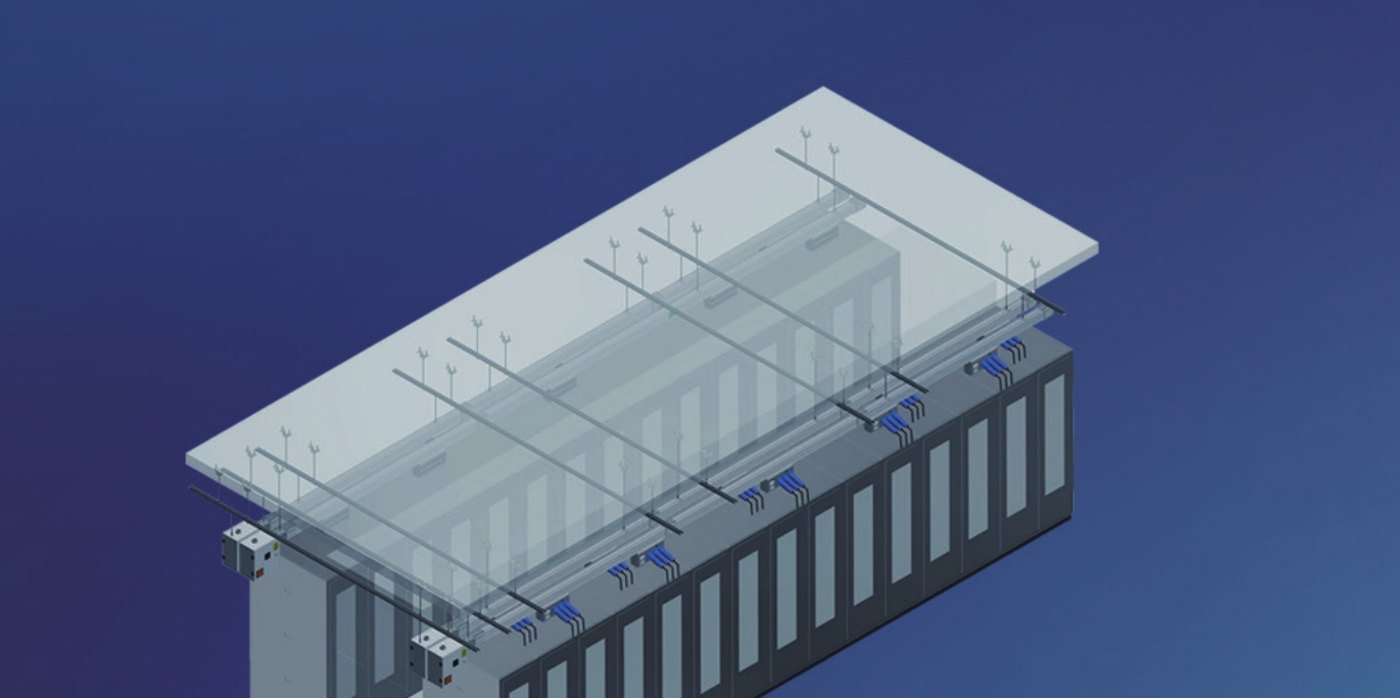

| 方案 | 特点 | 适用布局 |
|---|---|---|
| 每一列机柜两路电源（标准配置） | 仅占用各自柜顶空间；单条线容量较小；UPS 输出回路配置清晰，方便管理 | 单列机柜 10 台以上的布局 |
| 每两列机柜两路电源 | 节约 50% 的 UPS 输出回路；节约 50% 的母线始端箱；增加过道母线（占用过道空间）；母线容量加大 | 单列机柜 少于 10 台的布局 |
插接箱数量为机柜数量的 2/3；对于 220V 单相机柜，理论上三相平均分配；属常规标准方案，性价比高。
插接箱数量为机柜数量的 2 倍；可根据需要配置调相开关，方便调整三相平衡；属高配方案。
插接箱数量为机柜数量的 1/3；对于 220V 单相机柜，理论上三相平均分配；属经济型方案。
吊顶安装 / 架顶安装 两种方式，适配不同机房结构与通道条件。
侧出线 / 下出线 / 格兰头出线 三种，可按机柜与线缆走向选择。
整个过程无需专用工具、无需断电焊接，可在扩容或调整机柜布局时快速完成插接箱的增减与移位——这是相对传统列头柜+电缆方案在运维敏捷性上的核心差异。
除智能母线外，橙禾科技同时提供智能 PDU 机柜配电单元，适用于数据中心机柜与机房末端配电场景。
| 参数项 | 数值 |
|---|---|
| 型号 | ZAUIP-A(B)1V33P1D1ZN(380V)(63A) |
| 额定输入 | 三相 380 – 415V |
| 额定电流 | 63A |
| 额定功率 | 41kW |
| 输出配置 | 24 位输出（C19 插座）+ 24 位指示灯 |
| 保护配置 | 3P 空气开关、微断、防脱扣设计（防脱红点）；可选急停开关 |
| 外壳材质 | 冷轧钢板 |
| 输入电源线 | 5×10.0²，2M；输入插头 63A 连接器公头 |
| 整机重量 | 约 18kg |
| 交付周期 | 订单之日起 3 周（生产周期约 20 个工作日 + 物流 3 天） |
智能 PDU 已实现批量交付，用于数据中心机房的机柜级配电。相较通用机柜 PDU，该系列强调三相均衡接入、防脱扣可靠性与数位可视化指示，便于机房现场快速巡检与故障定位。
鸿雁智能母线 HYMS-LINE 已取得国家 3C 证书、EMC 检测证书、抗震试验、实用新型专利等多项国家认证，并持有 10 项国家专利：
面向高密度、连续运行的用电场景，按场景匹配不同电流等级与布局方案。
机柜列头配电、UPS 输出分配；适配高功率密度机柜与分期扩容。
通信机房、接入网机房的末端配电与回路监测。
高校数据中心、轨道交通等对可靠性与抗震有要求的场景（抗震烈度 8 级）。
